DALI-2 RS232 PS240mA, LUBA Protocol
DALI-2 RS232 PS240mA, LUBA Protocol
DALI-2 RS232 PS240mA, LUBA Protocol
DALI-2 RS232 PS240mA, LUBA Protocol
DALI-2 RS232 PS240mA, LUBA Protocol
DALI-2 RS232 PS240mA, LUBA Protocol
LUNATONE

DALI-2 RS232 PS240mA, LUBA Protocol

Product SKU: 24166096-LU-PS-HS

Module with a serial interface to communicate with components in a DALI-line via RS232

  • Easy connection of a PC or a PLC to a DALI system
  • Bidirectional data traffic
  • Addressing, configuration, status queries and monitoring
  • Support for various proprietary DALI protocol extensions
  • Galvanic isolation
  • Supply via mains voltage
  • Integrated bus supply
  • Double DALI terminals for remote ceiling version (Art.Nr: 24166096-PS-DE and 24166096-LU-PS-DE)
  • DALI-2 version with NEW protocol: LUBA (Lunatone Universal Building Module with serial interface to communicate with the DALI bus via RS232.
Want it delivered by
Available:
Only -2 item in stock
-2 item in stock
In stock
Out of stock
Back in stock
$362.50
$436.00
Installation
Notify me When Available
You will receive an email when the product is available.
Wishlist
  • Description

Descripción general

El DALI-2 RS232 PS es una interfaz RS232 ↔ DALI con fuente de alimentación integrada de 240 mA que permite conectar un PC o PLC a una línea DALI para direccionamiento, configuración y monitorización bidireccional de luminarias y controladores. Incluye aislamiento galvánico y se alimenta directamente a 110-230 V CA. Disponible en versiones para carril DIN y caja de techo remoto. [oai_citation:0‡24166096-PS-HS_DALI_RS232_PS_EN_D0046.pdf](file-service://file-CEjXC9BCygn2iU42A3PBwJ)

  • Compatible con protocolo estándar DALI y DALI-2 (LUBA)
  • Fuente de alimentación DALI de 240 mA integrada
  • Comunicación RS232 a 38 400 bps (8N1)
  • Aislamiento galvánico entre RS232 y DALI
  • Suministro directo a red 110-230 V CA, 5,3 W máx.
  • Función de test integrada en la versión DIN Rail (botón frontal)

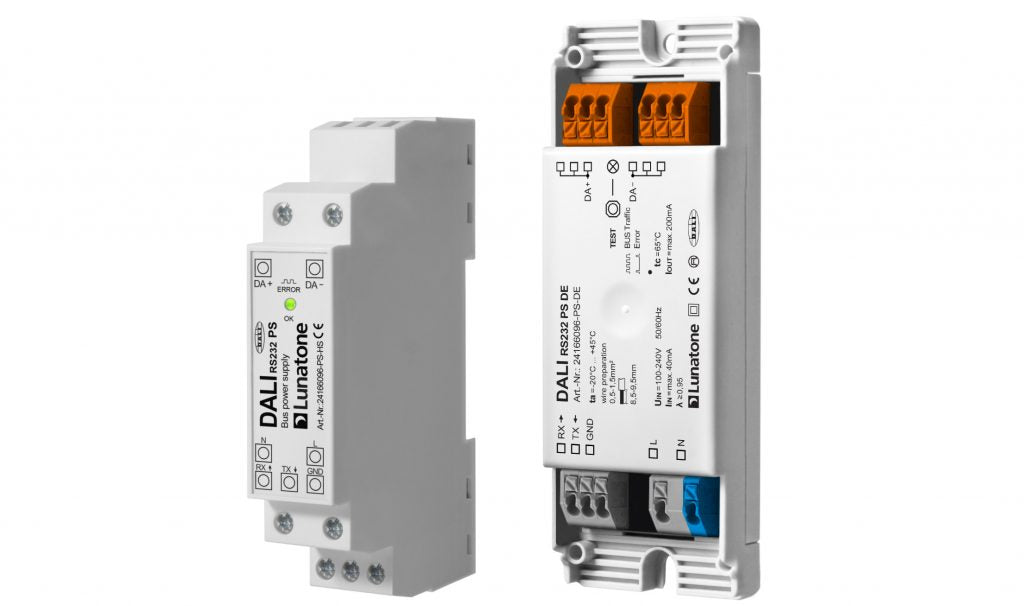

Modelos disponibles

Artículo Tipo de carcasa Protocolo Dimensiones

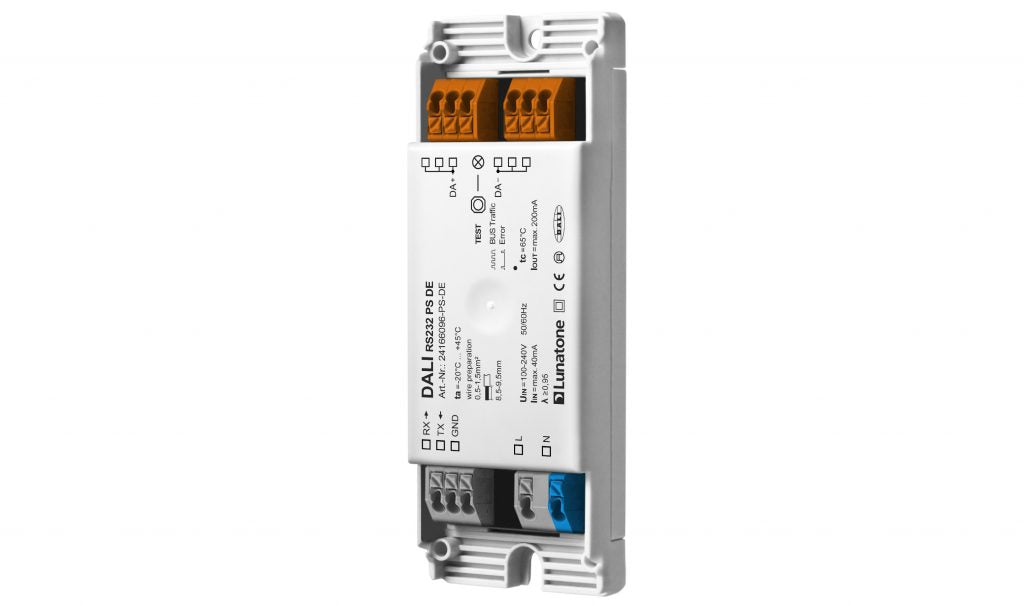

24166096-LU-PS-DE Caja de techo DALI-2 (LUBA) 120 × 40 × 22 mm

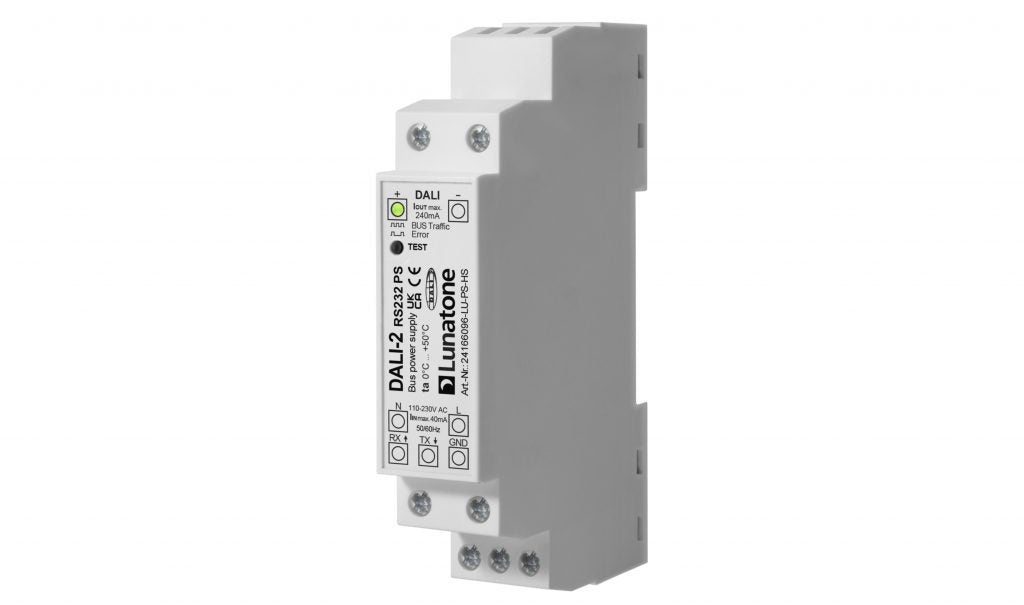

24166096-LU-PS-HS Carril DIN DALI-2 (LUBA) 90 × 57 × 18 mm
24166096-PS-DE Caja de techo DALI (clásico) 120 × 40 × 22 mm
24166096-PS-HS Carril DIN DALI (clásico) 90 × 57 × 18 mm

[oai_citation:7‡24166096-PS-HS_DALI_RS232_PS_EN_D0046.pdf](file-service://file-CEjXC9BCygn2iU42A3PBwJ)

Especificaciones técnicas

Parámetro Valor
Tensión de entrada 110-230 V CA, 50/60 Hz
Consumo máximo 5,3 W
Corriente de salida DALI 240 mA
Velocidad RS232 38 400 bps, 8 bits, sin paridad, 1 bit de parada
Temperatura de operación -20 °C… +60 °C (DE) / 0 °C… +50 °C (HS)
Índice de protección IP20

[oai_citation:8‡24166096-PS-HS_DALI_RS232_PS_EN_D0046.pdf](file-service://file-CEjXC9BCygn2iU42A3PBwJ)

Aplicaciones

Ideal para la puesta en marcha de sistemas de iluminación DALI, monitorización y mantenimiento remoto, integración en BMS o proyectos donde se requiera fuente de alimentación DALI integrada y comunicación RS232 fiable.

Contenido del paquete

  • Interfaz DALI-2 RS232 PS (modelo seleccionado)
  • Manual de instalación
  • Acceso a soporte técnico de Lunatone

Recursos adicionales
